Özel Parça İmalatı: Teknik Resimden Üretime Geçiş Süreci
Özel parça imalatı, standart seri üretim süreçlerinden farklı olarak her projede teknik resim, tolerans ve üretim yöntemi özelinde değerlendirme gerektiren bir
imalat yaklaşımıdır. Bu süreçte teknik resim, yalnızca geometrik bir tanım değil, üretimin tüm adımlarını yönlendiren temel mühendislik dokümanıdır.
1. Teknik Resmin İmalat Sürecindeki Rolü
Teknik resim, imalat sürecinde parça geometrisinin, ölçüsel toleransların, yüzey kalitesi gereksinimlerinin ve fonksiyonel referansların üretime aktarılmasını sağlar.
Resimdeki her ölçü ve sembol, üretim sürecinde doğrudan bir karşılığa sahiptir.
Eksik veya hatalı hazırlanmış bir teknik resim, üretim sırasında yorum farklarına, ölçü hatalarına ve fonksiyonel uyumsuzluklara yol açabilir.
2. Teknik Resim Standartları ve Okunabilirlik
Özel parça imalatında kullanılan teknik resimler, uluslararası standartlara uygun olarak hazırlanmalıdır. Ölçülendirme sistemi, kesit kullanımı ve semboller imalatçı tarafından net şekilde anlaşılabilir olmalıdır.
- Ölçülerin referans yüzeylere göre verilmesi
- Gereksiz ölçü tekrarlarından kaçınılması
- Fonksiyonel yüzeylerin açıkça tanımlanması

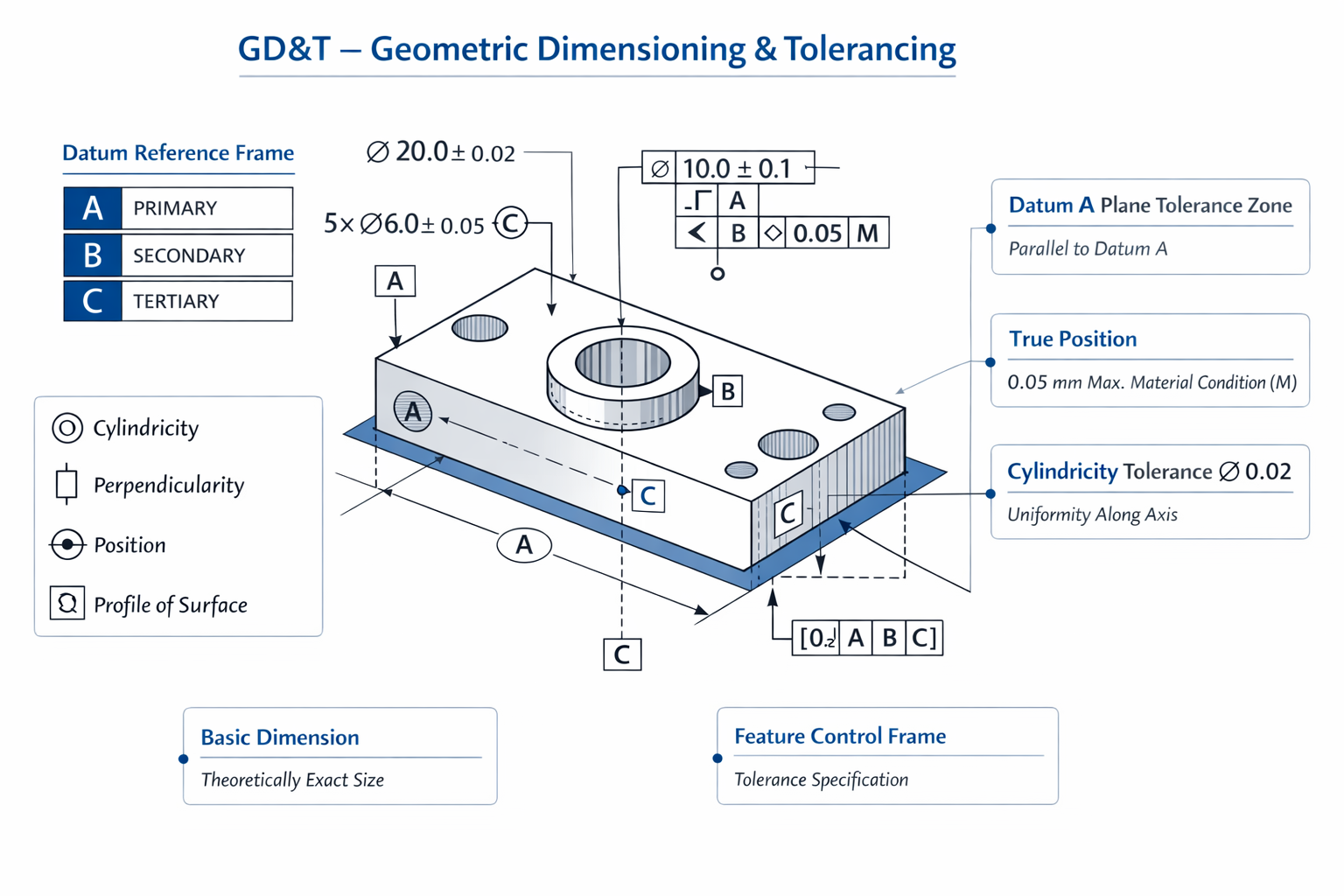

3. Geometrik Toleranslandırma (GD&T)
Geometrik toleranslandırma, parçanın yalnızca ölçüsel değil, geometrik doğruluğunu da tanımlamak amacıyla kullanılır. Konum, paralellik, diklik ve dairesellik gibi toleranslar, parçanın montaj ve fonksiyon performansını doğrudan etkiler.
GD&T içeren teknik resimlerde, fikstürleme ve referanslama stratejisi üretim sürecinin ayrılmaz bir parçası haline gelir.
4. Malzeme Seçiminin İmalata Etkisi
Özel parça imalatında malzeme seçimi, yalnızca mekanik dayanım açısından değil, işlenebilirlik ve tolerans kararlılığı açısından da değerlendirilmelidir.
- Çelik ve alaşımlar: yüksek dayanım, düşük işlenebilirlik
- Alüminyum: düşük ağırlık, yüksek işlenebilirlik
- Plastik ve mühendislik polimerleri: tolerans hassasiyeti yüksek
5. Tolerans ve Üretilebilirlik İlişkisi
Her tolerans değeri, imalat sürecinde maliyet ve işlem süresi anlamına gelir.
Gereğinden dar toleranslar, özel takım ve fikstür ihtiyacını artırırken, geniş toleranslar fonksiyonel problemlere yol açabilir.
Bu nedenle teknik resim hazırlanırken üretilebilirlik yaklaşımı göz önünde
bulundurulmalıdır.
6. İmalat Yöntemi Seçimi
Teknik resim ve malzeme bilgileri doğrultusunda uygun imalat yöntemi belirlenmelidir. CNC işleme, torna, freze veya lazer kesim gibi yöntemlerin her biri farklı geometrik ve tolerans kabiliyetlerine sahiptir.
- Prizmatik parçalar için CNC freze
- Dönel simetrik parçalar için torna
- Levha parçalar için lazer veya plazma kesim
7. Üretim Öncesi Teknik Değerlendirme
Üretim sürecine geçilmeden önce teknik resim, toleranslar ve malzeme seçimi üretim ekibi tarafından değerlendirilmelidir. Bu aşama, olası üretim problemlerinin önceden tespit edilmesini sağlar.
Sonuç
Özel parça imalatında başarı, teknik resmin üretim sürecine doğru ve eksiksiz aktarılmasına bağlıdır. Toleranslar, malzeme seçimi ve imalat yöntemi birlikte değerlendirildiğinde, hem fonksiyonel hem de ekonomik bir üretim süreci elde edilebilir.
