İmalatın Kalite Sigortası: Kontrol Fikstürleri (Checking Fixtures) Nedir?
Seri üretim hatlarında, binlerce parçanın aynı hassasiyet ve toleranslarda üretilmesi, sürdürülebilir kalitenin temelidir. Bu süreçte parçaların boyutsal uygunluğunu hızlı, doğru ve tekrarlanabilir şekilde doğrulamak için kullanılan en kritik ekipmanlardan biri kontrol fikstürü (checking fixture) sistemleridir. Peki, kontrol fikstürü tam olarak nedir ve imalatın hangi aşamalarında karşımıza çıkar?
1. Kontrol Fikstürü Nedir?

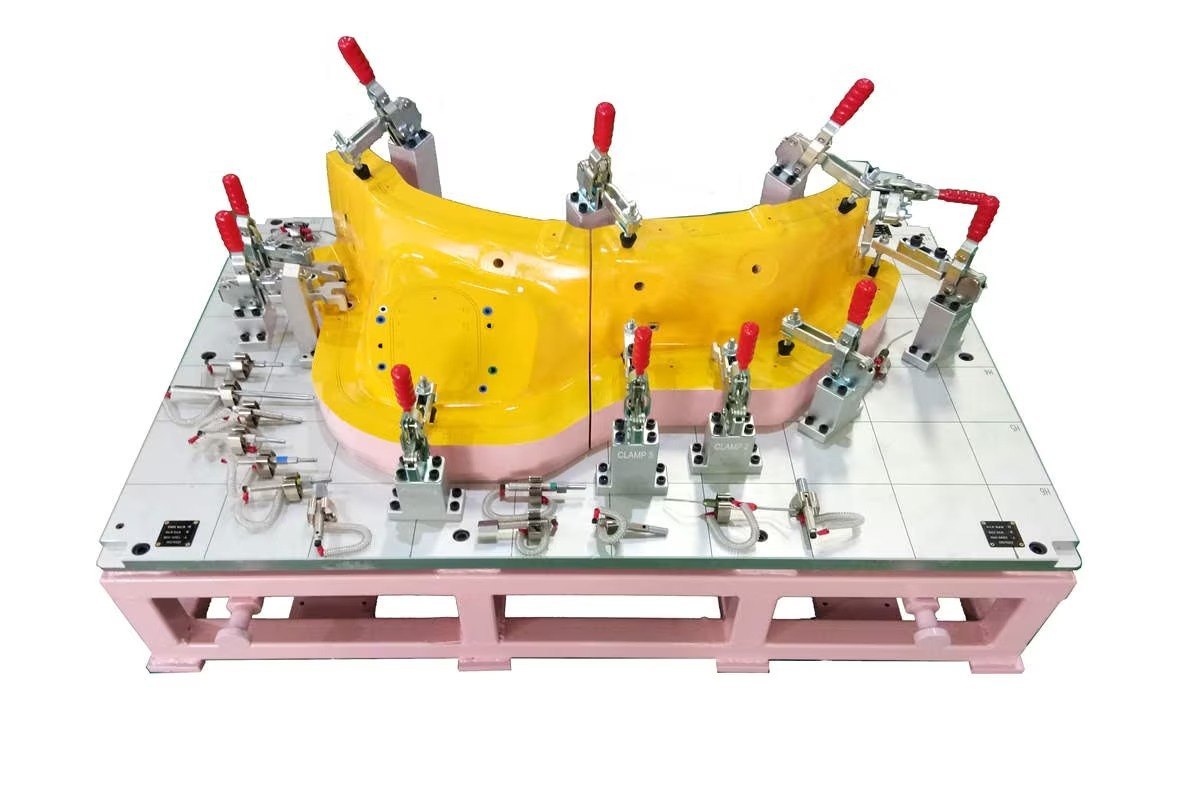

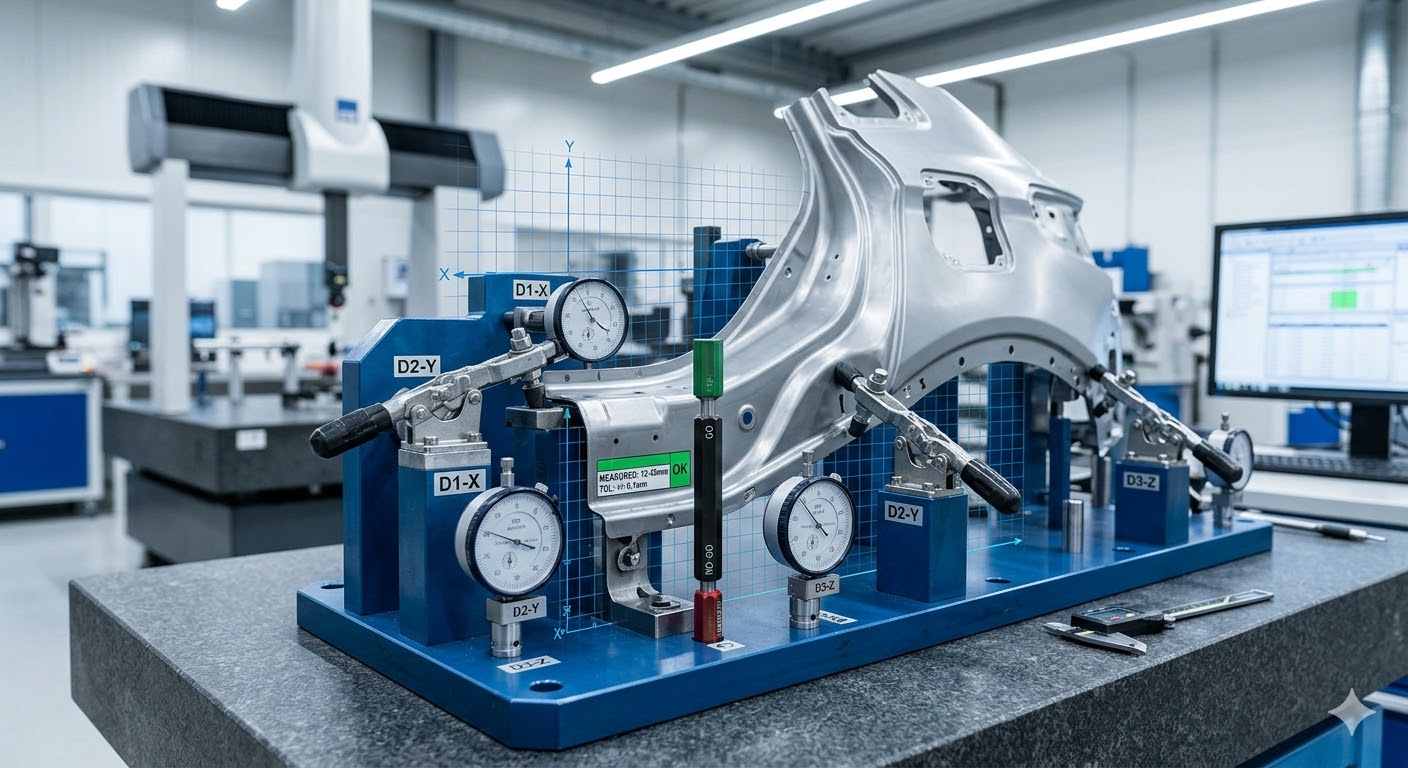

Kontrol fikstürü, seri üretilen bir iş parçasının boyutsal özelliklerini, geometrik toleranslarını (GD&T) ve kritik formlarını doğrulamak için özel olarak tasarlanmış, mastar görevi gören rijit bir kalite kontrol ekipmanıdır. Bir parçanın tasarım verilerine (CAD datasına) uygunluğunu “geçer/kalmaz” (go/no-go) mantığıyla veya analog/dijital komparatör saatleri yardımıyla ölçmeyi sağlar.
2. Kontrol Fikstürlerinin Temel Fonksiyonları
İyi tasarlanmış bir kontrol fikstürü, imalat sürecine şu kritik katkıları sağlar:
- Hızlı Doğrulama: CMM (Coordinate Measuring Machine) gibi karmaşık ölçüm cihazlarına gerek kalmadan, parça üretim hattındayken saniyeler içinde genel boyutsal uygunluğu kontrol edebilir.
- Tekrarlanabilirlik ve Kararlılık (R&R): Operatörden bağımsız olarak parçayı her seferinde tam olarak aynı referans noktalarında sabitleyerek ölçüm tutarlılığını garanti eder.
- Görsel Geri Bildirim: Parçanın formunun veya delik konumlarının tolerans dışında olup olmadığını görsel mastarlar yardımıyla anında gösterir.
3. Nerelerde Kullanılır? (Endüstriyel Uygulama Alanları)
Kontrol fikstürleri, boyutsal kararlılığın kritik olduğu hemen her seri üretim endüstrisinde yaygın olarak kullanılır:
- Otomotiv Sanayi: Kaporta panelleri, kapı çerçeveleri, şasi parçaları, yakıt tankları ve iç trim parçalarının kontrolünde standarttır.
- Havacılık ve Savunma: Türbin bıçakları, kanat yapıları ve karmaşık motor komponentlerinin hassas formlarının doğrulanmasında.
- Beyaz Eşya: Buzdolabı kapakları, çamaşır makinesi tamburları ve plastik enjeksiyon panellerinin kalite kontrolünde.
4. Kontrol Fikstürü Tasarım ve İmalat Süreci
| Aşama | Açıklama |
|---|---|
| CAD Tasarımı | Orijinal parça CAD datası referans alınarak fikstürün 3D tasarımı yapılır. |
| Malzeme Seçimi | Isıl genleşme katsayısı düşük malzemeler (Örn: Çelik, özel alüminyum alaşımları veya epoksi reçineler) tercih edilir. |
| CNC İmalat | Fikstür yüzeyleri yüksek hassasiyetli CNC tezgahlarında işlenir. |
| Doğrulama (CMM) | İmalatı biten fikstürün kendisi, CMM ile ölçülerek tasarım datasına uygunluğu raporlanır. |
Teknik Not: Kontrol fikstürleri, genellikle parça toleransının onda biri (1/10) kuralına göre imal edilmelidir. Örneğin parçanın delik çapı toleransı +/- 0.1mm ise, fikstürdeki delik mastarının toleransı +/- 0.01mm olmalıdır.
Sonuç: Kalite Standartlarınızı Yükseltin
Kontrol fikstürleri, seri imalatta kalite güvence süreçlerinin bel kemiğidir. Doğru tasarlanmış bir fikstür yatırımı, hatalı parça üretimini önleyerek fire maliyetlerini düşürür ve nihai ürün kalitesini garanti eder.
