Esnek Parçaların Hassas Denetimi: Kauçuk Hortum Kontrol Fikstürleri

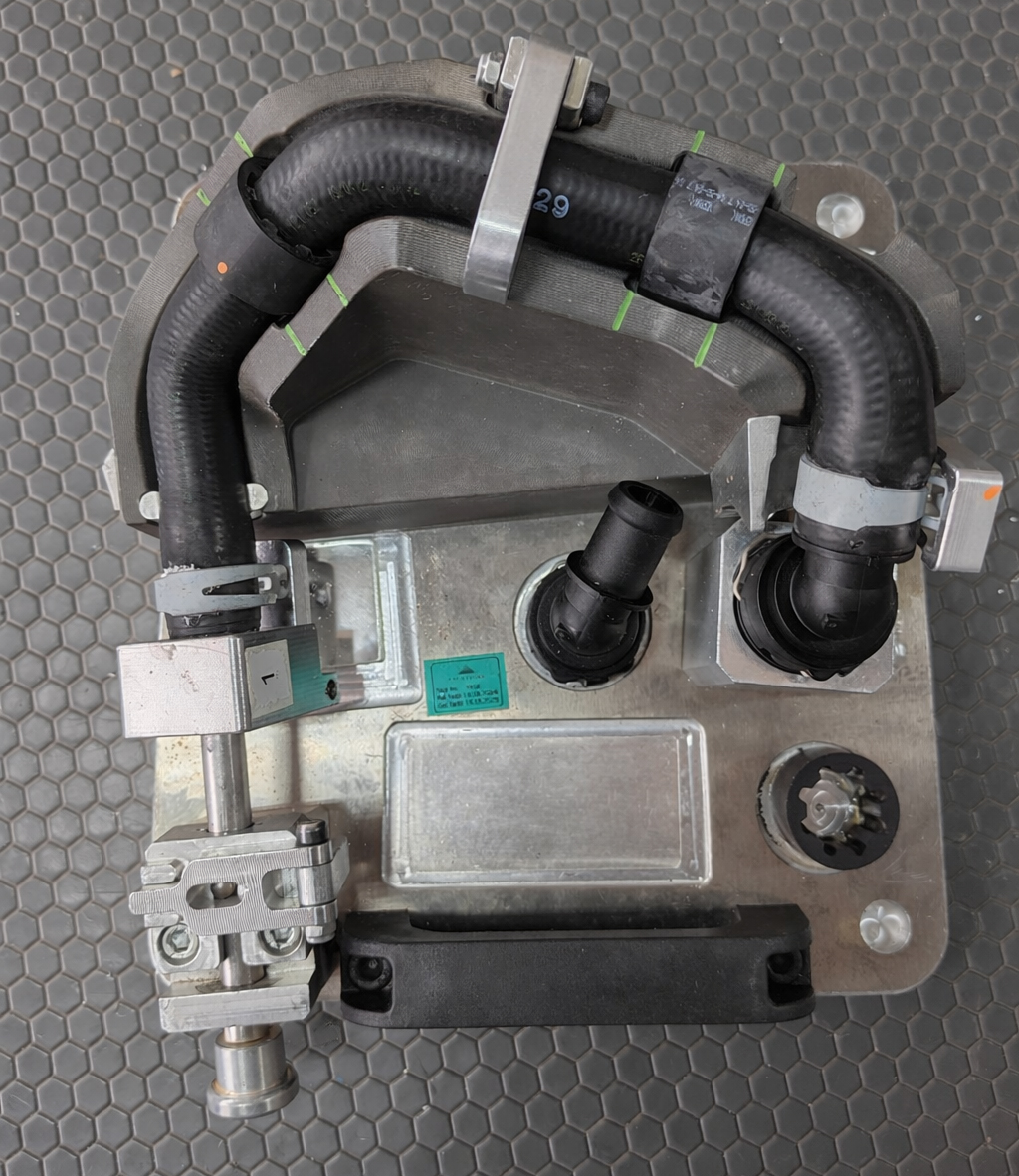

Otomotiv, havacılık ve beyaz eşya sektörlerinde kullanılan kauçuk hortumlar; akışkan transferi, soğutma ve emisyon sistemlerinin kritik bileşenleridir. Ancak bu parçaların esnek yapısı, geleneksel ölçüm yöntemleriyle denetlenmelerini imkansız hale getirir. İşte bu noktada kauçuk hortum kontrol fikstürleri, parçayı araç üzerindeki montaj konumuna (Car Position) getirerek boyutsal doğruluğu garanti altına alır.
1. Kauçuk Hortum Fikstürlerini Diğerlerinden Ayıran Nedir?
Metal parçaların aksine kauçuk hortumlar kendi formlarını koruyamazlar. Bu nedenle fikstür tasarımı şu iki ana unsuru simüle etmelidir:
- Montaj Pozisyonu (Holding Strategy): Parça, araç üzerine nasıl takılıyorsa fikstürde de aynı klamplama ve dayama noktalarıyla sabitlenmelidir.
- Serbest Form Kontrolü: Hortumun kıvrım yerleri, diğer aksamlara çarpıp çarpmayacağını (Clearance) belirlemek için form yatakları içinde kontrol edilir.
Kauçuk Hortum Kontrol Fikstürü İmalatı Yapan Firmalar
Sönmez Dizayn Makina
[reklam alanı]
[reklam alanı]
2. İmalat Sürecinde Kritik Tasarım Kriterleri
Bir kauçuk hortum kontrol fikstürü imal edilirken şu teknik detaylar hayati önem taşır:
Form Kanalları (Go/No-Go Channels)
Hortumun dış çapına (OD) göre tasarlanan kanallar, genellikle nominal ölçüden belirli bir tolerans (Örn: +2mm) geniş üretilir. Parça kanala rahatça giriyorsa “OK”, zorlanıyor veya dışarı taşıyorsa “Red” olarak değerlendirilir.
Dayama ve Uç Bağlantı Kontrolü (End Fitting Gauges)
Hortumun uçlarındaki rakorlar veya plastik konnektörler en hassas noktalardır. Bu bölgelerde “Positioning Pins” (Konumlandırma Pimleri) kullanılarak eksenel kaçıklıklar denetlenir.
3. Malzeme Seçimi ve İmalat Yöntemleri
| Malzeme | Kullanım Alanı | Avantajı |
|---|---|---|
| Alüminyum (7075 / 6061) | Ana gövde ve referans blokları | Hafiflik ve korozyon direnci. |
| Sentetik Reçine / Epoksi | Karmaşık form yatakları | Hızlı işlenebilirlik ve düşük maliyet. |
| Çelik (Sertleştirilmiş) | Aşınmaya açık pimler ve burçlar | Uzun ömürlü kullanım. |
4. Kalite Kontrol ve CMM Doğrulama
Fikstür imalatı tamamlandığında, fikstürün kendisinin de bir “master” parça olarak doğrulanması gerekir. CMM cihazı ile fikstür üzerindeki tüm form kanalları ve pim konumları ölçülerek tasarım datasıyla (CAD) karşılaştırılır ve bir “Ölçüm Raporu” ile teslim edilir.
Uzman Tavsiyesi: Hortumların sıcaklık altında genleşebileceği unutulmamalıdır. Ölçümlerin yapıldığı ortam sıcaklığının sabit olması, tekrarlanabilirlik (R&R) sonuçları için kritiktir.
Sonuç
Kauçuk hortum kontrol fikstürleri, özellikle OEM üreticileri için kabul kriterlerinin en başında gelir. Doğru fikstür tasarımı, montaj hattında yaşanacak aksaklıkları henüz üretim aşamasında engeller.
