Fikstür Tasarımı Nedir? İmalat Sürecindeki Teknik Fonksiyonu ve Önemi

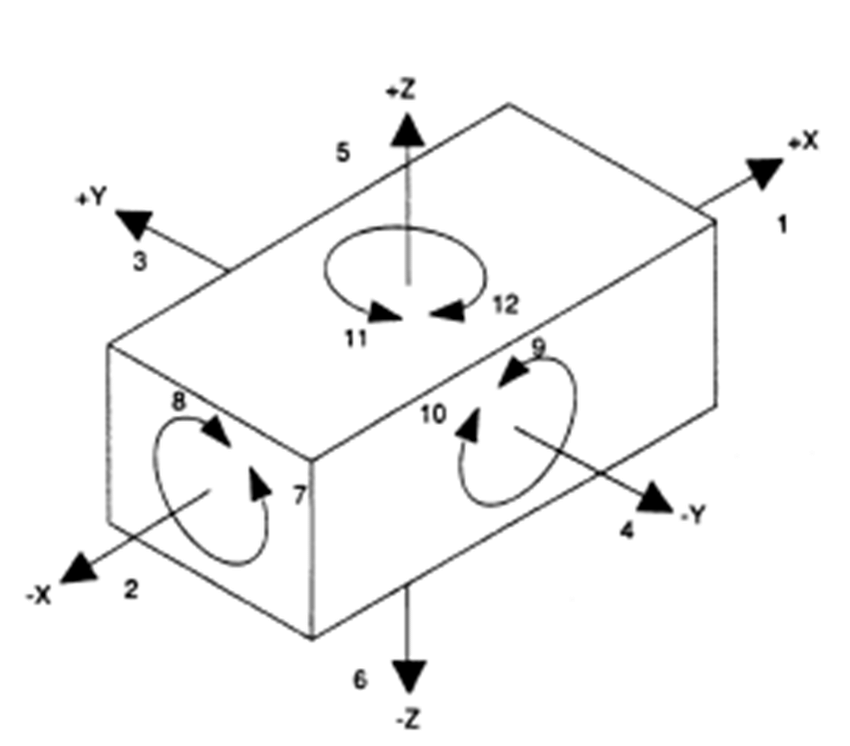

3-2-1 Konumlandırma Prensibinin Şematik Açıklaması
3-2-1 konumlandırma prensibi, bir iş parçasının uzaydaki altı serbestlik derecesini
kontrollü biçimde sınırlandırmayı amaçlar. Bu prensipte parça, üç ana referans
noktasına oturtularak birincil yüzey belirlenir.
- 3 Nokta: Birincil referans yüzey (Z ekseni kontrolü)
- 2 Nokta: İkincil referans yüzey (X ekseni kontrolü)
- 1 Nokta: Üçüncül referans yüzey (Y ekseni kontrolü)
Bu yaklaşım, aşırı bağlamayı önlerken termal genleşme ve tolerans sapmalarının
üretim sürecine olan etkisini minimize eder.
Fikstür tasarımı, talaşlı ve talaşsız imalat süreçlerinde iş parçasının doğru konumlandırılması, stabil şekilde bağlanması ve üretim doğruluğunun tekrarlanabilir olarak sağlanması amacıyla uygulanan temel bir imalat mühendisliği disiplinidir.

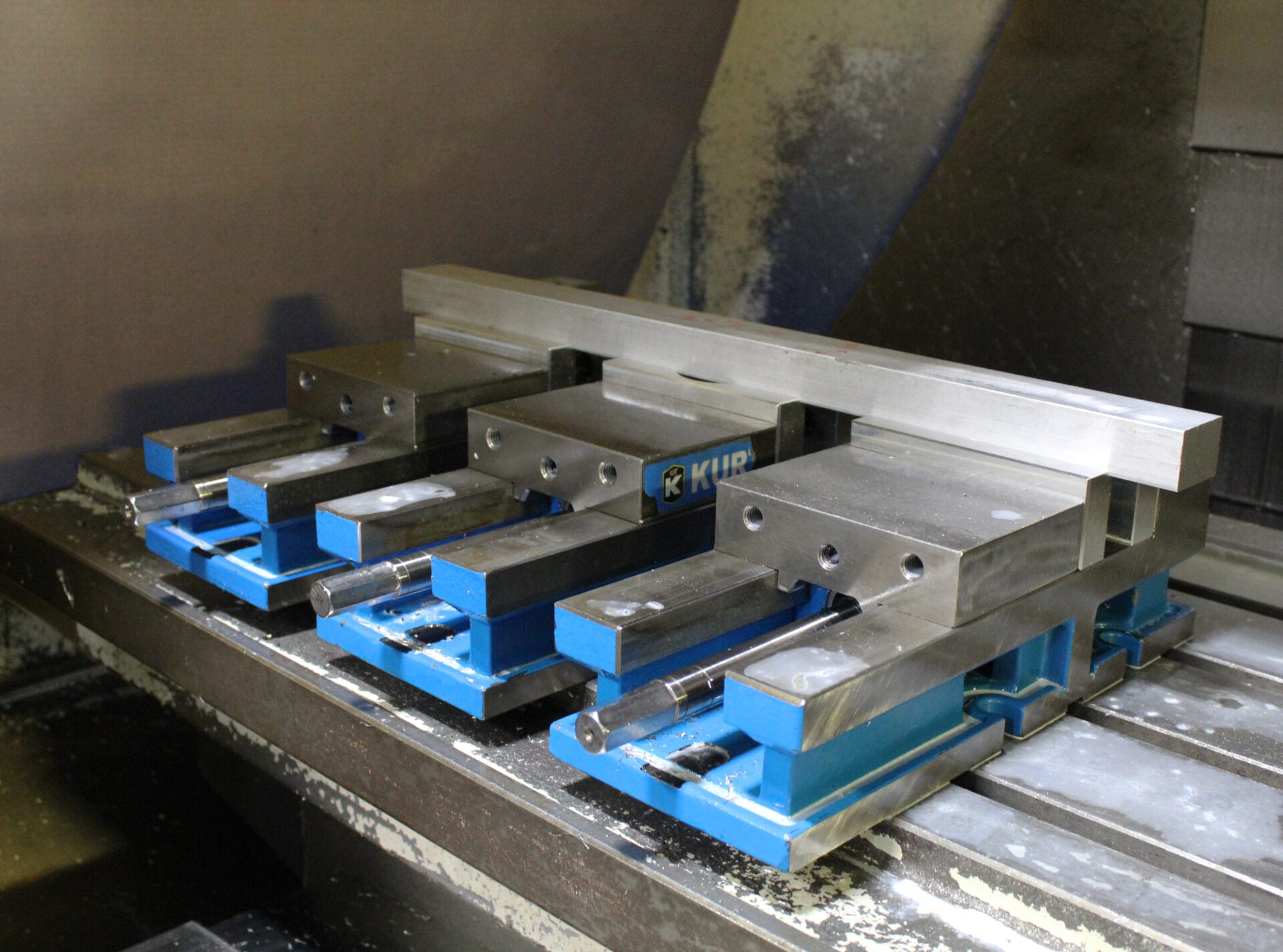

1. Fikstür (Fixture) Kavramı ve Tanımı
Fikstür; bir iş parçasının imalat, montaj veya ölçüm işlemleri sırasında referans yüzeylere göre konumlandırılmasını ve kesme kuvvetleri altında sabit tutulmasını sağlayan mekanik sistemlerdir.
Temel amacı, parçanın uzaydaki serbestlik derecelerini kontrol altına alarak geometrik doğruluğu korumaktır.
- Parçanın referans yüzeylere göre konumlandırılması Kesme kuvvetlerine karşı stabilitenin sağlanması Operatör bağımlılığının azaltılması Seri üretimde ölçüsel tutarlılığın korunması
2. Fikstür Türleri ve Sınıflandırılması
2.1 İşlem Türüne Göre
- Talaşlı imalat fikstürleri
- Montaj fikstürleri
- Ölçüm ve kontrol fikstürleri
2.2 Üretim Hacmine Göre
- Prototip fikstürleri
- Seri üretim fikstürleri
- Otomasyona uygun yüksek adetli fikstürler
3. Konumlandırma ve Bağlama Prensipleri
3.1 3-2-1 Konumlandırma Prensibi
Fikstür tasarımında yaygın olarak kullanılan 3-2-1 prensibi, bir iş parçasının uzaydaki altı
serbestlik derecesinin kontrollü şekilde sınırlandırılmasını esas alır.
- 3 nokta: Birincil referans yüzey
- 2 nokta: İkincil referans yüzey
- 1 nokta: Üçüncül referans yüzey
Bu prensip, aşırı bağlama riskini azaltarak tolerans sapmalarının üretim sürecine olumsuz etkisini sınırlar.

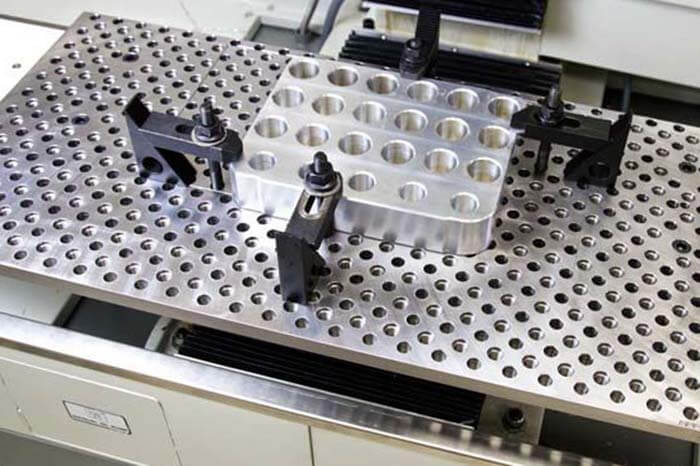

3.2 Bağlama Kuvvetleri
Bağlama sistemleri, konumlandırılan parçanın kesme kuvvetleri altında yer değiştirmesini önlemek amacıyla kullanılır. Bağlama kuvveti aşağıdaki kriterlere göre belirlenmelidir:
- Kesme kuvvetinin yönü ve büyüklüğü
- Parça geometrisi ve temas alanı
- Malzeme mekanik özellikleri
- İşleme tipi ve çevrim süresi
Fikstür Tasarımında Temel Teknik Parametreler
| Parametre | Teknik Tanım | Üretime Etkisi |
|---|---|---|
| Konumlandırma Prensibi | Parçanın referans yüzeylere göre uzaydaki konumunun belirlenmesi | Geometrik doğruluk ve tolerans sürekliliği |
| Bağlama Kuvveti | Kesme kuvvetlerine karşı parçayı sabitleyen mekanik kuvvet | Titreşim kontrolü ve yüzey kalitesi |
| Referanslama (Datum) | Teknik resimde tanımlanan ölçü referanslarının üretime aktarılması | Montaj uyumu ve ölçüsel tutarlılık |
| Tekrarlanabilirlik | Her çevrimde aynı konumun sağlanabilmesi | Seri üretimde kalite sürekliliği |
| Fikstür Rijitliği | Yük altında deformasyona karşı direnç | Kesme hassasiyeti ve takım ömrü |
4. Referanslama ve Tolerans İlişkisi
Fikstür tasarımında referans yüzeylerin doğru belirlenmesi, teknik resimde tanımlanan datum yapısının üretim sürecine doğru şekilde aktarılmasını sağlar. Yanlış referanslama, tolerans zincirinin bozulmasına ve montaj uyumsuzluklarına neden olabilir.
5. Tekrarlanabilirlik ve Üretim Kalitesi
Seri üretim süreçlerinde fikstür başarısı, aynı parçanın her üretim çevriminde aynı konumda işlenebilmesiyle ölçülür. Bu durum tekrarlanabilirlik olarak tanımlanır ve doğrudan ürün kalitesini etkiler.
- Bağlama mekanizmasının hassasiyeti
- Aşınma ve gevşeme etkileri
- Operatör müdahalesi
- Makine-fikstür arayüz toleransları
6. Yanlış Fikstür Tasarımının Üretime Etkileri
Yetersiz veya hatalı fikstür tasarımı; ölçüsel tutarsızlıklar, yüksek hurda oranı, uzun çevrim süreleri ve kalite problemlerine yol açabilir. Bu durum toplam üretim maliyetinin artmasına neden olur.
Sonuç
Fikstür tasarımı, imalat sürecinde üretim doğruluğu ve proses güvenilirliği açısından kritik bir rol üstlenir. Konumlandırma prensipleri, bağlama kuvvetleri ve referanslama ilişkisi doğru kurgulanmadığında, yüksek hassasiyetli makineler dahi istenilen üretim kalitesini sağlayamaz.
Bu nedenle fikstür tasarımı, imalat sisteminin stratejik bir bileşeni olarak ele alınmalıdır.
