Makina İmalatında Lineer Ray Seçimi Nasıl Yapılır?
1. Yük ve Kuvvet Hesaplaması
Rayların taşıyacağı statik ve dinamik yükler, hem taşıma kapasitesi hem de sistem ömrü için temel parametredir. Ayrıca moment kuvvetleri de dikkate alınmalıdır.
- Ağır yüklü sistemlerde daha geniş ray tabanına sahip ürünler tercih edilmelidir.
- Hareket yönüne göre eksenel yük ve moment dengesi analiz edilmelidir.
2. Hareket Özellikleri
Ray üzerinde gerçekleşecek hareketin tipi (devamlı, aralıklı, tek yönlü, çift yönlü), strok uzunluğu ve hareket hızı dikkate alınmalıdır.
- Kısa strok ve düşük hızlar için ekonomik raylar tercih edilebilir.
- Yüksek hız ve uzun mesafe hareketlerinde daha rijit yapılar gereklidir.
3. Hassasiyet Gereksinimi
Makinenin üretim toleranslarına uygun hassasiyet sınıfı (N, H, P, SP vb.) seçilmelidir. CNC tezgahlarda mikron seviyesinde konumlama hassasiyeti gerekebilir.
4. Çalışma Ortamı
- Tozlu ortamlar için keçeli veya kapalı tip kızaklar
- Yüksek sıcaklık ortamı için özel alaşımlı raylar
- Nemli ortamlarda paslanmaz malzemeli sistemler

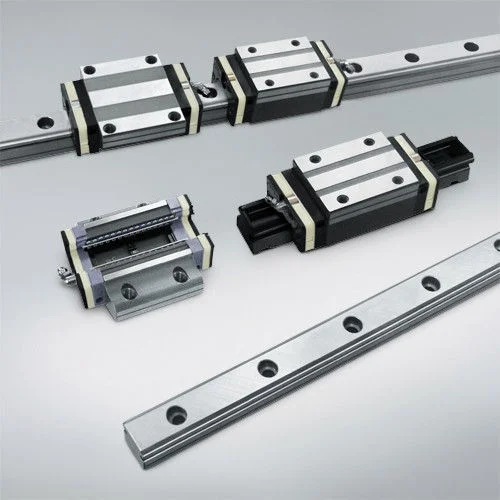

5. Bilyalı ve Masuralı Raylar: Farkları ve Uygulama Alanları
Ray tipi seçimi uygulamanın ihtiyaçlarına göre belirlenir. En yaygın iki tip şunlardır:
Bilyalı (Ball Type) Lineer Raylar
- İçinde yer alan çelik bilyalar sayesinde düşük sürtünme ile çalışır.
- Yüksek hassasiyetli ve hızlı uygulamalar için idealdir.
- Düşük yüklerde sessiz ve pürüzsüz hareket sağlar.
- Otomasyon sistemleri, 3D yazıcılar ve CNC makinelerinde yaygın kullanılır.
Masuralı (Roller Type) Lineer Raylar
- İç yapısında silindirik masuralar (roller) bulunur.
- Yük taşıma kapasitesi bilyalı modellere göre çok daha yüksektir.
- Yüksek rijitlik ve titreşime karşı dayanım sunar.
- Ağır iş makineleri, büyük işleme merkezleri ve pres sistemlerinde tercih edilir.
Karşılaştırma Tablosu:
| Özellik | Bilyalı Ray | Masuralı Ray |
|---|---|---|
| Yük Kapasitesi | Orta | Çok Yüksek |
| Hassasiyet | Yüksek | Yüksek |
| Sürtünme | Düşük | Orta |
| Fiyat | Daha Ekonomik | Daha Yüksek |
| Uygulama Alanı | CNC, otomasyon | Ağır iş makineleri |
6. Montaj Altyapısı ve Paralellik
Ray alt yüzeyinin işlenmiş, düz ve rijit olması gereklidir. Montaj toleransları sistemin performansını doğrudan etkiler.
7. Yağlama ve Bakım İhtiyaçları
Ray sistemlerinin ömrünü uzatmak için düzenli yağlama yapılmalıdır. Otomatik yağlama sistemleri özellikle üretim hattı sistemlerinde önerilir.
Sonuç
Makine imalatında lineer ray seçimi, çok yönlü teknik analiz gerektirir. Yük tipi, hassasiyet ihtiyacı, hareket şekli ve çevresel koşullara göre bilyalı veya masuralı ray tercih edilmelidir. Uygun seçim, hem sistem performansını artırır hem de bakım maliyetlerini düşürür.
